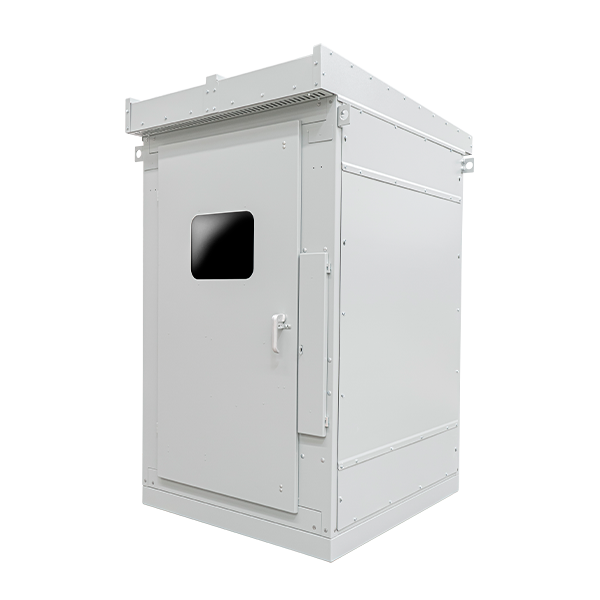

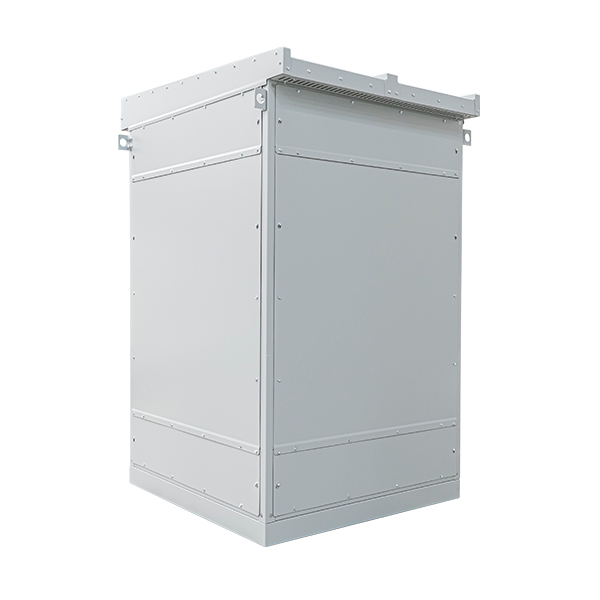

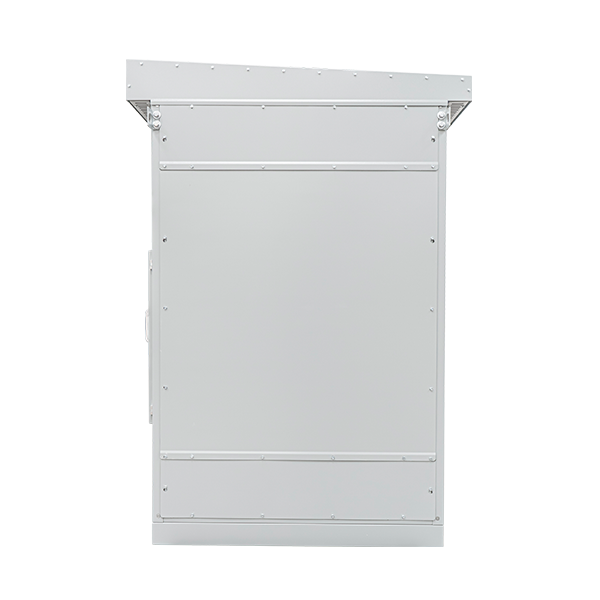

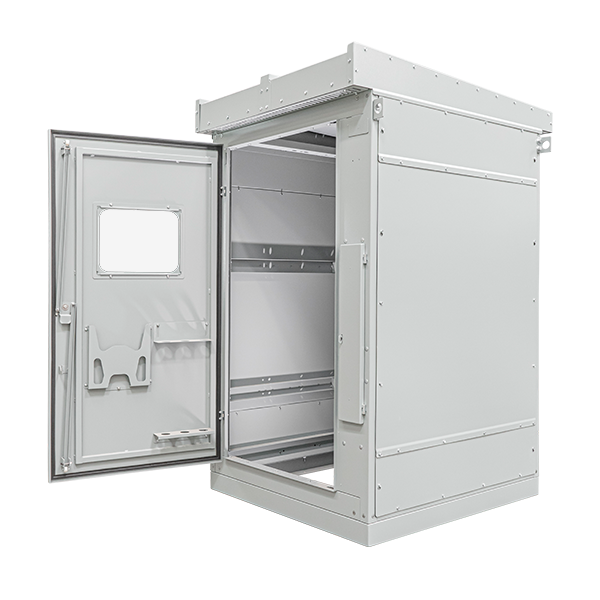

Subestación compacta N3R

Producto de Linea

05-SCGABN3R

Gabinete de fabricación auto soportada con preparación para montaje de interruptor en aire y vacío, las tapas posteriores y laterales son completamente atornillables, lo cual facilita su ensamblado modular. Este gabinete tiene posibilidad de conversión a N1.

Me interesa Ficha tecnica

CARACTERÍSTICAS

Fabricación auto soportada
Alto: 1800 mm.
Ancho: 1200 mm.
Profundidad: 1250 mm.
Zoclo/Rodapié: 100 mm.
Grado de protección: N3R con posibilidad de conversión a N1
Material: Lámina acero al carbón ASTM A36, calibre 14 (1.9 mm.)
Acabado: Pintura electrostática color gris ANSI 61 Peso: 290 kg.

Cierre en puerta principal de 3 puntos con manija de aluminio vaciado.
Herrajes en acero galvanizado.
Empaque inyectado en puerta principal.
Empaques de neopreno en tapas laterales y posteriores.
Tejadillo / Gorro para intemperie.
Ángulos de izaje.
Puertas internas con chapas 1/4 de vuelta.
Soportería para cuna y aisladores.
Platina de montaje.
Tapas laterales y traseras desmontables.

APLICACIONES

Alojamiento de equipo eléctrico como seccionadores en aire, cuchillas de paso, equipo de medición y buses de alimentación.
